- 產品名稱：NHR-A34,NHR-A34-Hz-0/0，NHR-A34-Hz-1/1，NHR-A34-Hz-2/2頻率輸入檢測端隔離柵
- 產品型號：NHR-A34,NHR-A34-Hz-0/0，NHR-A34-Hz-1/1，NHR-A34-Hz-2
- 產品展商：其它品牌
- 產品文檔：無相關文檔
簡單介紹
NHR-A34,NHR-A34-Hz-0/0，NHR-A34-Hz-1/1，NHR-A34-Hz-2/2頻率輸入檢測端隔離柵
產品描述
NHR-A34,NHR-A34-Hz-0/0，NHR-A34-Hz-1/1，NHR-A34-Hz-2/2頻率輸入檢測端隔離柵
單輸入，單輸出或雙輸出。
具有配電（12V或24V），需指定。
輸出信號為模擬量信號、RS485信號或開關量信號。
概述
本產品可給現場危險區儀表提供12V或24V的隔離電源，危險區儀表產生的頻率信號通過**柵隔離傳輸?shù)?*側輸出。輸入具有較高的抗干擾性能。該產品需獨立供電，輸入/輸出/電源三隔離。本產品可用在頻率信號源等設備。
**認證
|
證書號
|
CNEx11.0457
|
|
防爆標志
|
【Exia】IIC/IIB(***儀器儀表防爆**監督檢驗站認證)
|
|
認證參數
|
|
|
|
|
|
IIC
|
IIB
|
|
端子
|
9/12-10
|
8-7 11-10
|
9/12-10
|
|
*大允許電壓
|
Um=250V
|
Um=250V
|
Um=250V
|
|
電壓
|
Uo=28V
|
Uo=10V
|
Uo=28V
|
|
電流
|
Io=93mA
|
Io=25mA
|
Io=190mA
|
|
功率
|
Po=0.65W
|
Po=62.5mW
|
Po=1.33W
|
|
電容
|
Co=0.05μF
|
Co=2μF
|
Co=0.5μF
|
|
電感
|
Lo=2.4mH
|
Lo=30mH
|
Lo=2.5mH
|

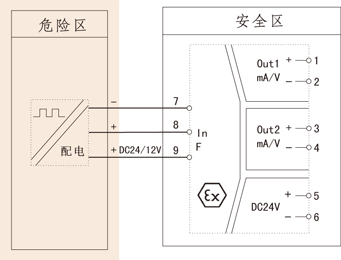

接線圖
|
端子號
|
端子說明
|
|
**區（綠色）
|
1
|
OUT1（+）
|
|
2
|
OUT1（-）
|
|
3
|
OUT2（+）
|
|
4
|
OUT2（-）
|
|
5
|
POW（+）
|
|
6
|
POW（-）
|
|
危險區（藍色）
|
7
|
In（F-）
|
|
8
|
In（F+）
|
|
9
|
In（24V+）
|
結構外型圖
|
EVT：工作指示燈：儀表正常工作時，指示燈為綠色；輸入信號有故障報警時，指示燈為紅色。
|
|
35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
|
|
請盡可能垂直安裝，以利于儀表內部熱量散發。
|
技術參數
|
電源
|
|
額定工作電壓范圍
|
DC 24V±10%
|
|
功耗
|
模擬量輸出：≤1.7W(單路)，≤2.1W(雙路)
|
|
危險側
|
|
輸入信號類型
|
頻率信號（正弦波、方波、三角波）
|
|
輸入阻抗
|
≤2M
|
|
幅值范圍
|
0.2V～9V
|
|
響應時間
|
≤1S
|
|
測量范圍
|
1～10000Hz
|
|
分辨率
|
0.1Hz
|
|
配電電壓/*大電流
|
24V/30mA、12V/60mA(饋電輸出時接線端子在10負、11正)
|
|
**側
|
|
輸出信號類型
|
模擬量輸出
|
|
輸出負載特性
|
電流輸出時：RL≤500Ω，電壓輸出時：RL≥250KΩ
|
|
傳輸精度
|
0.2%FS
|
|
絕緣強度
|
|
本安端與非本安端
|
2500Vrms (1 min，無火花)
|
|
環境條件
|
|
工作溫度
|
0～50℃(無凝露、無結冰)
|
|
相對濕度
|
25%～85%RH
|
|
保存溫度
|
-10～60℃(無凝露、無結冰)
|
|
標準
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求（IEC 61326-1）
|
儀表選型
|
|
|
7
|
|
8
|
|
9
|
|
10
|
|
頻率輸入檢測端隔離柵 NHR-A34
|
-
|
□
|
-
|
□
|
/
|
□
|
/
|
□
|
|
位
|
規格
|
注釋
|
|
|
↓
Hz
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
X
V24
V12
|
|
7
|
<輸入>
|
|
|
頻率信號
|
|
8/9
|
<輸出>
|
|
|
|
輸出I/輸出II(從列表中選擇代碼)
|
|
代碼
|
類型
|
|
X
|
無輸出（**于輸出II）
|
|
0
|
4-20mA
|
|
1
|
1-5V
|
|
2
|
0-10mA
|
|
3
|
0-5V
|
|
4
|
0-20mA
|
|
5
|
0-10V
|
|
10
|
<配電輸出>
|
|
|
無輸出
|
|
24V配電
|
|
12V配電
|
NHR-A34-Hz-3/3，NHR-A34-Hz-4/4，NHR-A34-Hz-5/5
NHR-A34-Hz-0/0/V24
